Für die Schrankensteuerung im Pförtner-Betrieb

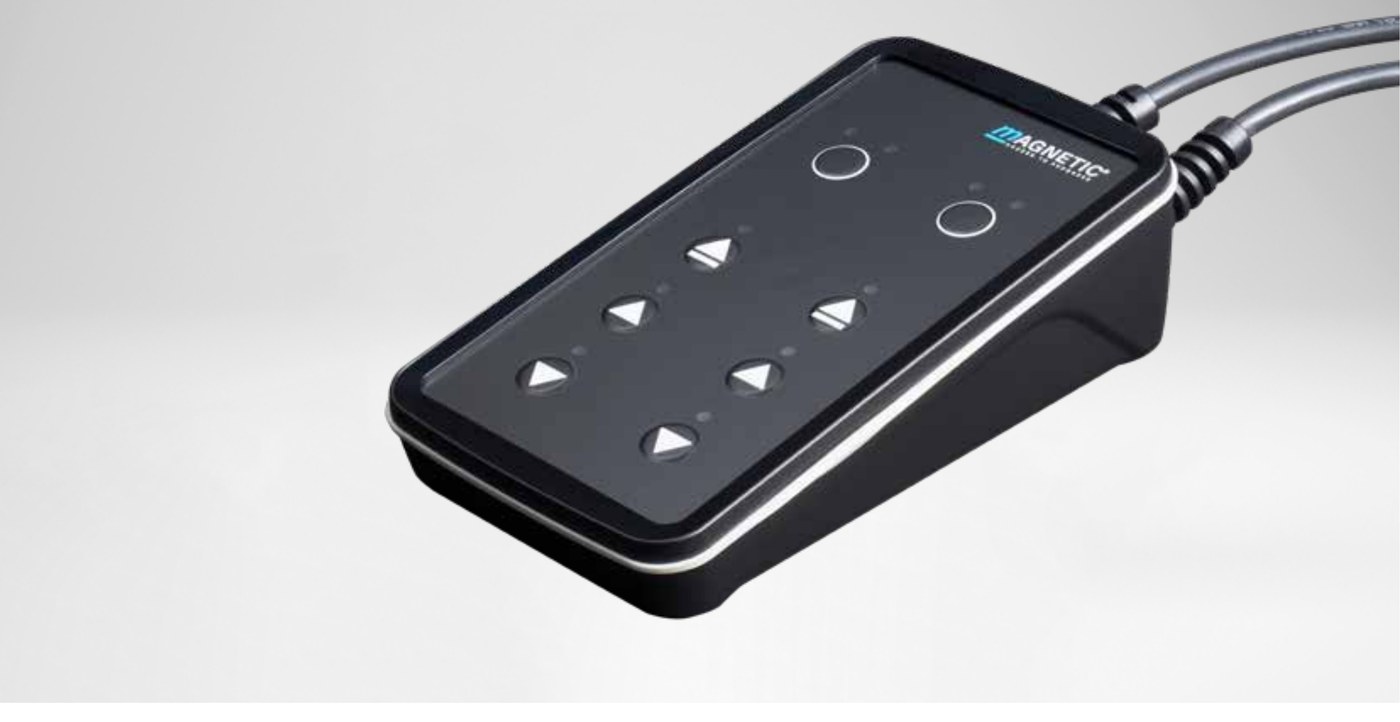

Bei Zufahrten zu Unternehmen und Behörden überprüft häufig ein Pförtner die Identität der Besucher, bevor er die Schranke per Knopfdruck öffnet. Für diese Art der Ansteuerung stehen die Bedienpulte PULT01 (für eine Schranke) und PULT02 (für zwei Schranken) zur Verfügung.
Über zwei Drucktaster kann der Schrankenbaum von der Pförtnerloge aus geöffnet oder geschlossen werden, und ein Drucktaster mit Speicherfunktion ermöglicht permanentes Öffnen. Ein weiterer Drucktaster mit Speicherfunktion kann frei belegt werden. Die integrierten Leuchtdioden zeigen dabei jederzeit den aktuellen Zustand des Schrankenbaums an (geöffnet, permanent geöffnet, geschlossen).
Der Einsatz der Bedienpulte ist mit allen Schranken von Magnetic und in allen Betriebsarten (Mode 1 bis 8) möglich. Für jede Schranke wird ein eigenes Anschlusskabel aus dem Bedienpult herausgeführt und kann einfach mit bauseitig vorhandenen Anschlussdosen verbunden werden. Bei Bedarf können auch mehrere Bedienpulte von unterschiedlichen Bedienstellen aus parallel an die Schrankensteuerung angeschlossen werden.
Einfacher Pförtner-Betrieb und parallele Bedienung
Im einfachen Pförtner-Betrieb steuert der Pförtner von seiner Loge aus bequem die Ein- und Ausfahrt – er kann die Schranke entweder permanent öffnen oder für jedes Fahrzeug einzeln die Zufahrt freigeben.
Bei der parallelen Bedienung ist das Bedienpult in der Pförtnerloge nur eine von mehreren Bedienoptionen: Zusätzlich kann ein weiteres Bedienpult, zum Beispiel am Empfang, zur Steuerung derselben Schrankenanlage eingesetzt werden.
Technische Daten
| Anzahl Kanäle | 1 (PULT01) · 2 (PULT02) |
| Bedienelemente pro Kanal | 2 einfache Drucktaster (Auf/Zu) · 2 Drucktaster mit Speicherfunktion (Dauer-Auf, frei belegbar) |
| Anzeigeelemente pro Kanal | 5 LED weiß |
| Abmessungen (L x B x H) | 165 x 90 x 48 mm |
| Spannungsversorgung | 24 VDC ± 10 %, über das Steuergerät der Schranke |
| Anschlusskabel | 10-adrig, 3 m Länge |
| Schutzart | IP65 |
Kompatible Magnetic-Schranken
PULT01 und PULT02 lassen sich bei allen folgenden Magnetic-Schrankentypen einsetzen:
| Magnetic Access, Access-L, Access Pro, Access Pro-L, Access Pro-H, Access XL2, Access XXL | alle |
| Magnetic Parking Pro | alle |
| Magnetic Toll | alle |
